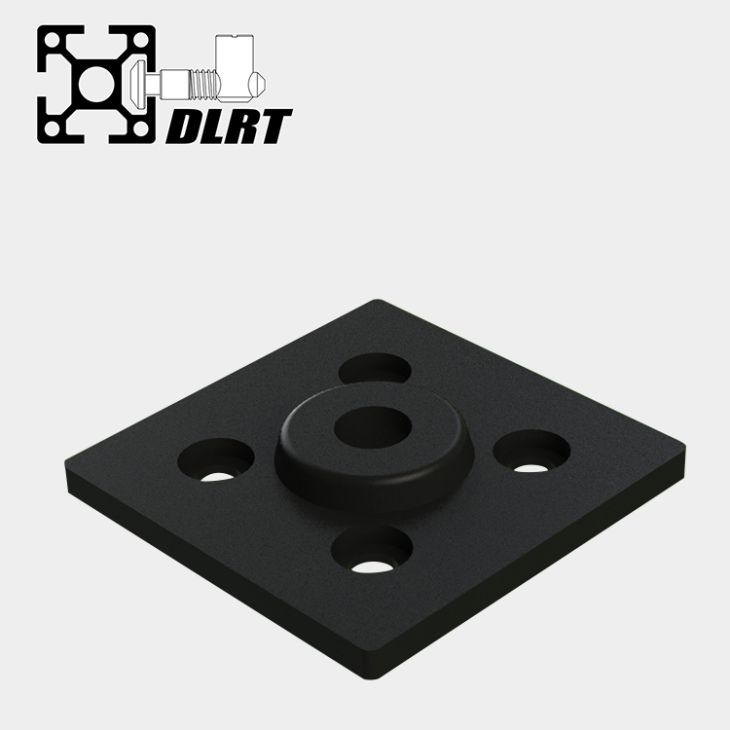

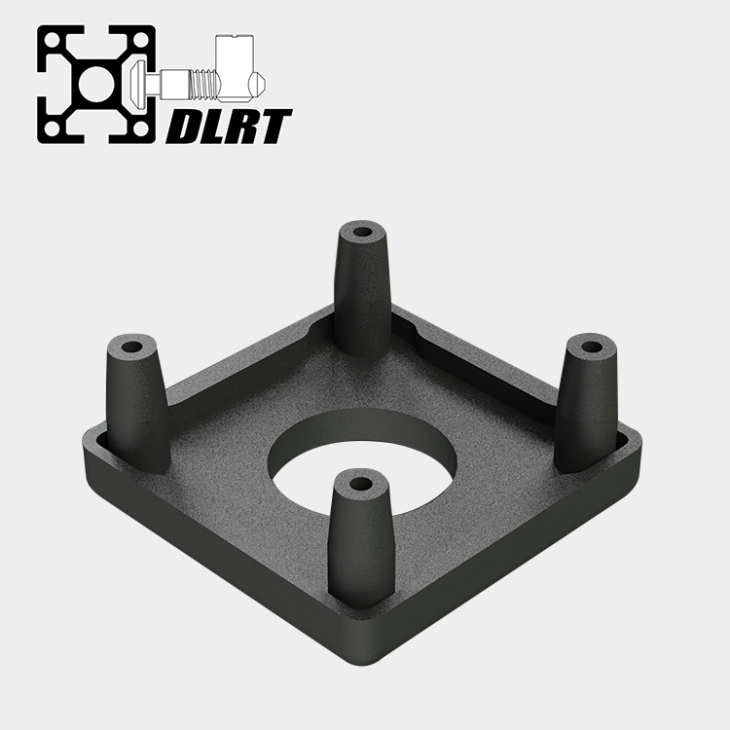

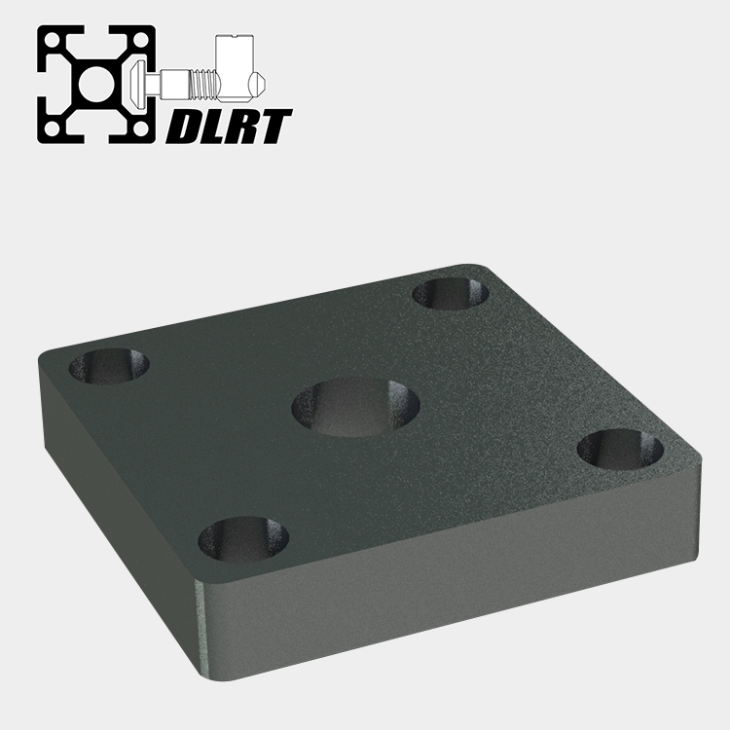

支脚连接板
支脚连接板
支脚连接板连接强度高，连接稳定，常用于将工业铝型材与尼龙支脚或工业脚轮进行连接，连接工业脚轮建议使用铸钢支脚连接板如有需要请联系业务部咨询。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 地面组件 |
材质 | 碳钢电泳 |
颜色 | 黑色 |
支脚连接板产品介绍
支脚连接板有很多种规格可供不同工业铝型材使用，可以通过四角孔安装和中心孔安装两种方式紧固到工业铝型材截面上。
1.四角孔安装：
40x40工业铝型材和40x80工业铝型材四角孔孔径为Ø5，先攻M6的丝，攻丝深度15mm，装入M6x20圆柱头内六角螺栓。
45x45工业铝型材和45x90工业铝型材四角孔孔径为Ø8，先攻M10的丝，装入M10/M6变径螺栓。
2.中心孔安装：
30系列工业铝型材，中心孔孔径为Ø12，攻M14的丝，攻丝深度22mm，装入M14/M6变径螺栓。
40x80工业铝型材和80x80工业铝型材的中心孔为Ø12，攻M14的丝，攻丝深度22mm，装入M14/M8变径螺栓。
45x90工业铝型材和90x90工业铝型材的中心孔为Ø12，攻M14的丝，攻丝深度22mm，装入M14/M8变径螺栓。
支脚连接板型号参数
30系列 （Strut Profile 30） | |||||
Features | Description | Fasteners | D | Unit Weight | Part No. |
尺寸图 | 产品描述 | 紧固组件 | 螺纹尺寸 | 重量(g/件) | 订购编号 |
 | 30x30 mounting plate 30x30碳钢支脚连接板M12 （单个供货） | -- | M12 | 42 | 30.4.07.1.3030.12.01 |

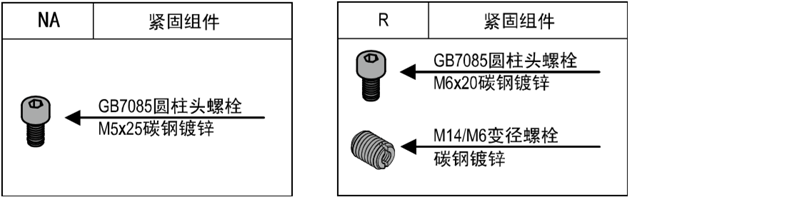

30x30 mounting plate 30x30碳钢支脚连接板M12 （成套供货） | 2xNA | M12 | 74 | 30.4.07.1.3030.12.02 | |
 | 30x60 mounting plate 30x60碳钢支脚连接板M12 （单个供货） | -- | M12 | 79 | 30.4.07.1.3060.12.01 |
30x60 mounting plate 30x60碳钢支脚连接板M12 （成套供货） | 2xR | M12 | 123 | 30.4.07.1.3060.12.02 | |
30x60 mounting plate 30x60碳钢支脚连接板M14 （单个供货） | - | M14 | 79 | 30.4.07.1.3060.14.01 | |
30x60 mounting plate 30x60碳钢支脚连接板M14 （成套供货） | 2xR | M14 | 123 | 30.4.07.1.3060.14.02 | |
 | 60x60 mounting plate 60x60碳钢支脚连接板M12 （单个供货） | - | M12 | 212 | 30.4.07.1.6060.12.01 |
60x60 mounting plate 60x60碳钢支脚连接板M12 （成套供货） | 4xR | M12 | 300 | 30.4.07.1.6060.12.02 | |
60x60 mounting plate 60x60碳钢支脚连接板M14 （单个供货） | - | M14 | 212 | 30.4.07.1.6060.14.01 | |
60x60 mounting plate 60x60碳钢支脚连接板M14 （成套供货） | 4xR | M14 | 300 | 30.4.07.1.6060.14.02 | |
60x60 mounting plate 60x60碳钢支脚连接板M16 （单个供货） | - | M16 | 212 | 30.4.07.1.6060.16.01 | |
60x60 mounting plate 60x60碳钢支脚连接板M16 （成套供货） | 4xR | M16 | 300 | 30.4.07.1.6060.16.02 | |
60x60 mounting plate 60x60碳钢支脚连接板M20 （单个供货） | - | M20 | 212 | 30.4.07.1.6060.20.01 | |
60x60 mounting plate 60x60碳钢支脚连接板M20 （成套供货） | 4xR | M20 | 300 | 30.4.07.1.6060.20.02 | |
 | |||||
40系列 （Strut Profile 40） | |||||
Features | Description | Fasteners | D | Unit Weight | Part No. |
尺寸图 | 产品描述 | 紧固组件 | 螺纹尺寸 | 重量(g/件) | 订购编号 |
 | 40x40 mounting plate 40x40碳钢支脚连接板M12 （单个供货） | -- | M12 | 81 | 40.4.07.1.4040.12.01 |

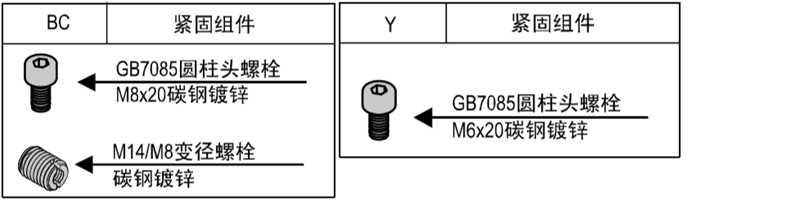

40x40 mounting plate 40x40碳钢支脚连接板M12 （成套供货） | 4xY | M12 | 105 | 40.4.07.1.4040.12.02 | |
40x40 mounting plate 40x40碳钢支脚连接板M14 （单个供货） | -- | M14 | 81 | 40.4.07.1.4040.14.01 | |
40x40 mounting plate 40x40碳钢支脚连接板M14 （成套供货） | 4xY | M14 | 105 | 40.4.07.1.4040.14.02 | |
 | 40x80 mounting plate 40x80碳钢支脚连接板M12 （单个供货） | -- | M12 | 138 | 40.4.07.1.4080.12.01 |
40x80 mounting plate 40x80碳钢支脚连接板M12 （成套供货Y） | 4xY | M12 | 162 | 40.4.07.1.4080.12.02 | |
40x80 mounting plate 40x80碳钢支脚连接板M12 （成套供货BC） | 2xBC | M12 | 194 | 40.4.07.1.4080.12.03 | |
40x80 mounting plate 40x80碳钢支脚连接板M14 （单个供货） | -- | M14 | 138 | 40.4.07.1.4080.14.01 | |
40x80 mounting plate 40x80碳钢支脚连接板M14 （成套供货Y） | 4xY | M14 | 162 | 40.4.07.1.4080.14.02 | |
40x80 mounting plate 40x80碳钢支脚连接板M14 （成套供货BC） | 2xBC | M14 | 194 | 40.4.07.1.4080.14.03 | |
40x80 mounting plate 40x80碳钢支脚连接板M16 （单个供货） | -- | M16 | 138 | 40.4.07.1.4080.16.01 | |
40x80 mounting plate 40x80碳钢支脚连接板M16 （成套供货Y） | 4xY | M16 | 162 | 40.4.07.1.4080.16.02 | |
40x80 mounting plate 40x80碳钢支脚连接板M16 （成套供货BC） | 2xBC | M16 | 194 | 40.4.07.1.4080.16.03 | |
 | 80x80 mounting plate 80x80碳钢支脚连接板M16 （单个供货） | -- | M16 | 380 | 40.4.07.1.8080.16.01 |
80x80 mounting plate 80x80碳钢支脚连接板M16 （成套供货） | 4xBC | M16 | 492 | 40.4.07.1.8080.16.02 | |
80x80 mounting plate 80x80碳钢支脚连接板M20 （单个供货） | -- | M20 | 380 | 40.4.07.1.8080.20.01 | |
80x80 mounting plate 80x80碳钢支脚连接板M20 （成套供货） | 4xBC | M20 | 492 | 40.4.07.1.8080.20.02 | |
 | |||||
45系列 （Strut Profile 45） | |||||
Features | Description | Fasteners | D | Unit Weight | Part No. |
尺寸图 | 产品描述 | 紧固组件 | 螺纹尺寸 | 重量(g/件) | 订购编号 |
 | 45x45 mounting plate 45x45碳钢支脚连接板M12 （单个供货） | -- | M12 | 97 | 45.4.07.1.4545.12.01 |

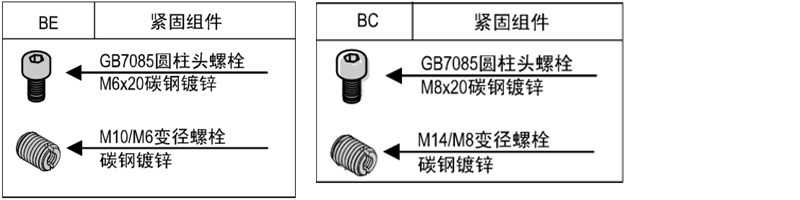

45x45 mounting plate 45x45碳钢支脚连接板M12 （成套供货） | 4xBE | M12 | 153 | 45.4.07.1.4545.12.02 | |
45x45 mounting plate 45x45碳钢支脚连接板M14 （单个供货） | -- | M14 | 97 | 45.4.07.1.4545.14.01 | |
45x45 mounting plate 45x45碳钢支脚连接板M14 （成套供货） | 4xBE | M14 | 153 | 45.4.07.1.4545.14.02 | |
 | 45x90 mounting plate 45x90碳钢支脚连接板M12 （单个供货） | -- | M12 | 176 | 45.4.07.1.4590.12.01 |
45x90 mounting plate 45x90碳钢支脚连接板M12 （成套供货BE） | 4xBE | M12 | 232 | 45.4.07.1.4590.12.02 | |
45x90 mounting plate 45x90碳钢支脚连接板M12 （成套供货BC） | 2xBC | M12 | 232 | 45.4.07.1.4590.12.03 | |
45x90 mounting plate 45x90碳钢支脚连接板M14 （单个供货） | -- | M14 | 176 | 45.4.07.1.4590.14.01 | |
45x90 mounting plate 45x90碳钢支脚连接板M14 （成套供货BE） | 4xBE | M14 | 232 | 45.4.07.1.4590.14.02 | |
45x90 mounting plate 45x90碳钢支脚连接板M14 （成套供货BC） | 2xBC | M14 | 232 | 45.4.07.1.4590.14.03 | |
45x90 mounting plate 45x90碳钢支脚连接板M16 （单个供货） | -- | M16 | 176 | 45.4.07.1.4590.16.01 | |
45x90 mounting plate 45x90碳钢支脚连接板M16 （成套供货BE） | 4xBE | M16 | 232 | 45.4.07.1.4590.16.02 | |
45x90 mounting plate 45x90碳钢支脚连接板M16 （成套供货BC） | 2xBC | M16 | 232 | 45.4.07.1.4590.16.03 | |
 | 90x90 mounting plate 90x90碳钢支脚连接板M16 （单个供货） | -- | M16 | 494 | 45.4.07.1.9090.16.01 |
90x90 mounting plate 90x90碳钢支脚连接板M16 （成套供货） | 4xBC | M16 | 606 | 45.4.07.1.9090.16.02 | |
90x90 mounting plate 90x90碳钢支脚连接板M20 （单个供货） | -- | M20 | 494 | 45.4.07.1.9090.20.01 | |
90x90 mounting plate 90x90碳钢支脚连接板M20 （成套供货） | 4xBC | M20 | 606 | 45.4.07.1.9090.20.02 | |
 | |||||
