欧标30工业铝型材

产品详情

欧标30工业铝型材

30系列标准框架型材，常用于工作台、物料车、工厂车间隔断、展示架、物料架等中度负载的框架结构。

产品系统

工业铝型材模块化组装

型材系列

基础框架型材30系列

材质

6063-T5

表面处理

阳极氧化（切断面未进行阳极氧化处理）

最大有效供货长度

6000mm

颜色

银白光亮

产品介绍

30系列标准框架型材属于8.2mm槽宽的工业铝型材，中心孔径为Φ12，该系列包含3030型材、3060型材、3090型材、30120型材、30150型材以及6060型材等。欧标30工业铝型材广泛应用于大应力、高强度、支撑要求高的中等载重结构的框架组合，表面带有装饰线，在美观的同时能够有效地避免反光。配套连接件通常可以采用30型材专用锚式连接销，通过内部隐藏方式进行连接，或通过角铝进行固定角度的连接。结构坚固且可靠，是中度载重结构广泛使用的型材之一。

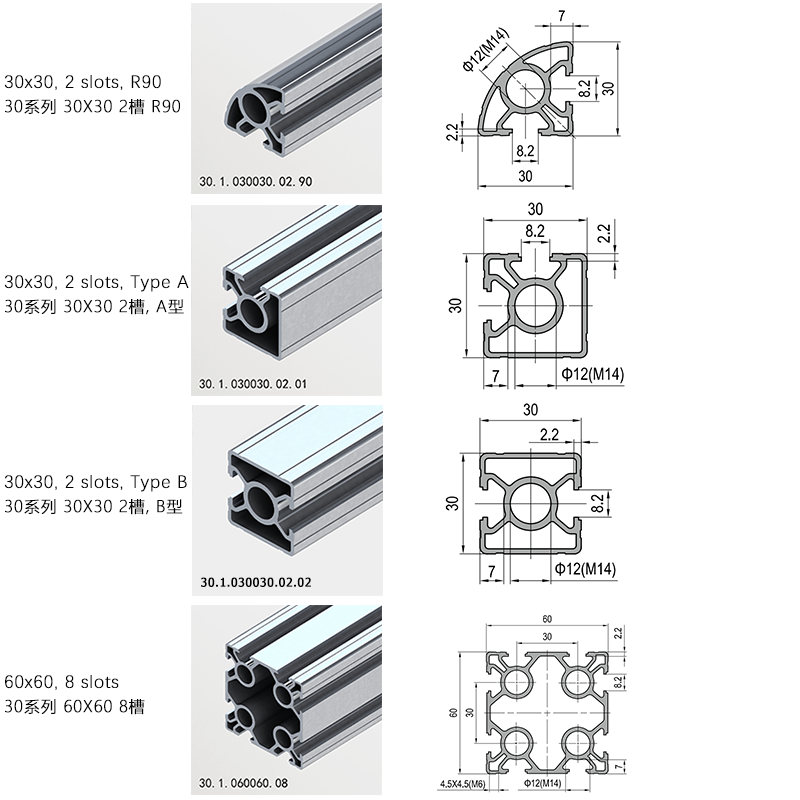

T Slot

T形槽

Section

型材截面

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

        12

     8.2

     7

      2.2




型材参数

Description

产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

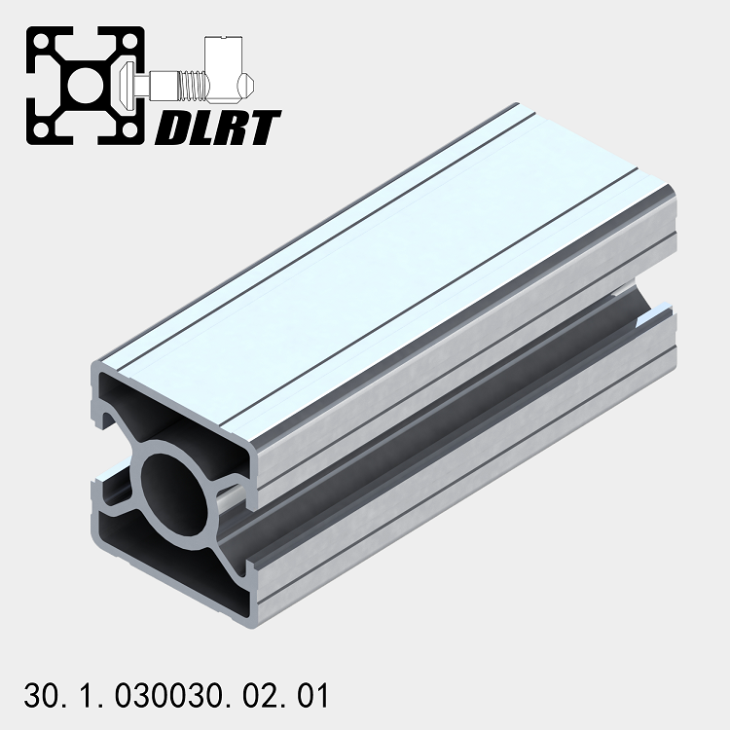

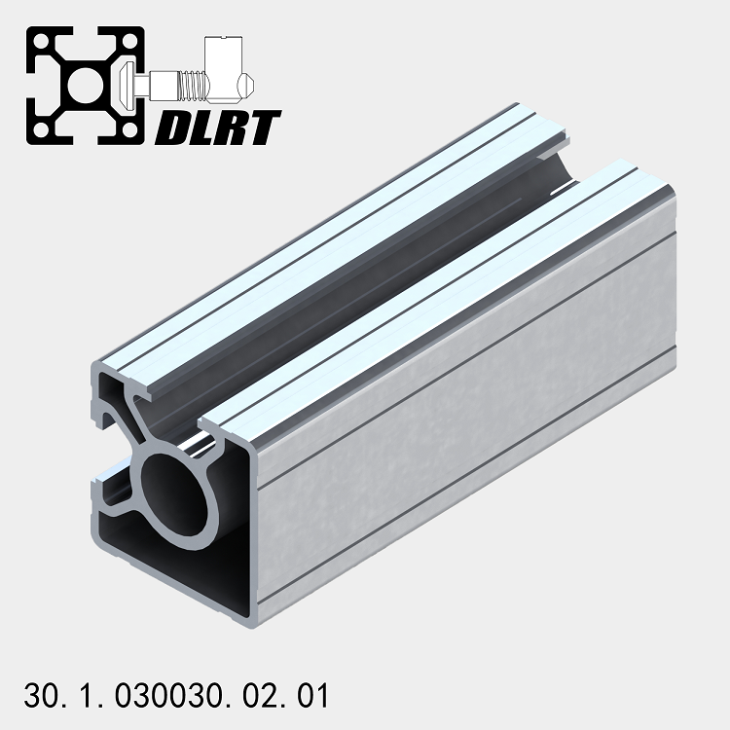

Strut Profile 30x30 2 slots, Type A

基础框架型材30系列30x30 2槽 A型

      2.6

    2.6

        1.3

       1.2

    0.85

30.1.030030.02.01

Strut Profile 30x30 2 slots, Type B

  基础框架型材30系列30x30 2槽 B型

      2.7

     2.6

        1.8

       1.7

    0.85

30.1.030030.02.02

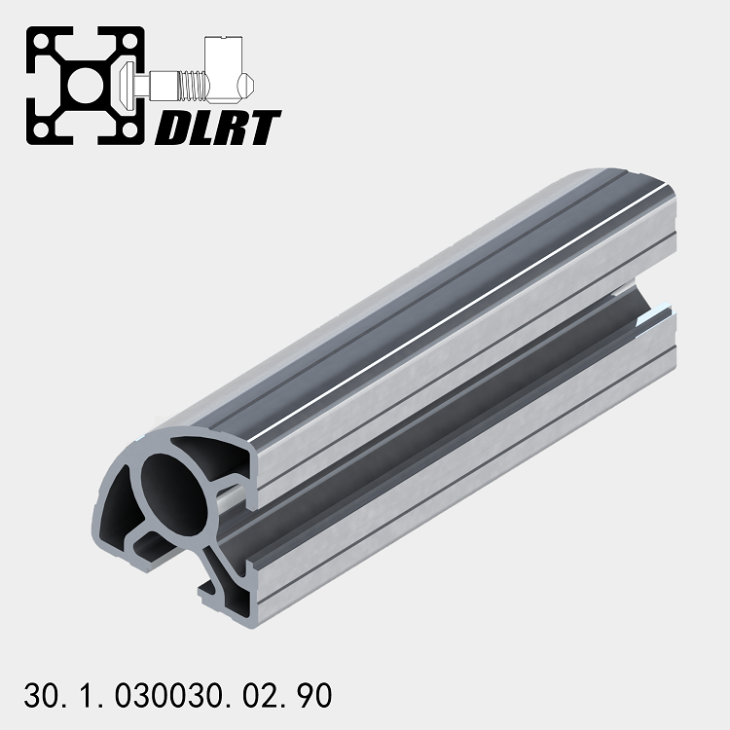

Strut Profile 30x30 2 slots, R90

  基础框架型材30系列30x30 2槽, R90

       2.4

      1.5

         1.6

        1

    0.8

30.1.030030.02.90

Strut Profile 60x60 8 slots

  基础框架型材30系列60x60 8槽

       35.3

     35.3

      11.8

      11.8

    2.7

30.1.060060.08

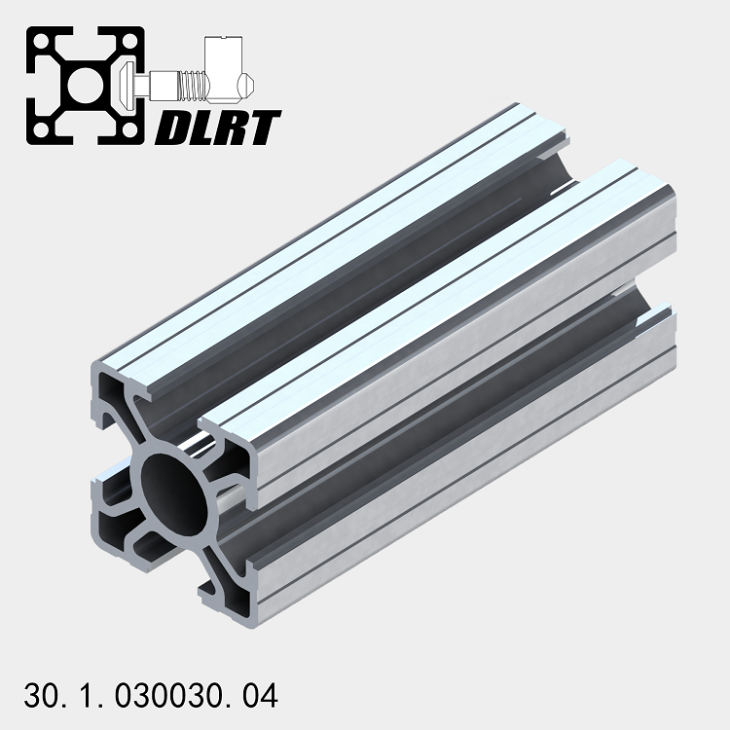

  Strut Profile 30x30 4 slots

  基础框架型材30系列30x30 4槽

       2.7

      2.7

       1.8

       1.8

    0.9

30.1.030030.04

  Strut Profile 30x60 6 slots

  基础框架型材30系列30x60 6槽

      5.3

     19.5

      3.5

       6.5

    1.6

30.1.030060.06

  Strut Profile 30x90 8 slots

  基础框架型材30系列30x90 8槽

       8.1

     62.2

       5.4

     13.9

     2.3

30.1.030090.08

  Strut Profile 30x120 10 slots

  基础框架型材30系列30x120 10槽

     10.9

    142

       7.2

      23.7

     3.1

30.1.030120.10

  Strut Profile 30x150 12 slots

  基础框架型材30系列30x150 12槽

     13.6

   274.6

       9.1

      36.6

    3.8

30.1.030150.12
