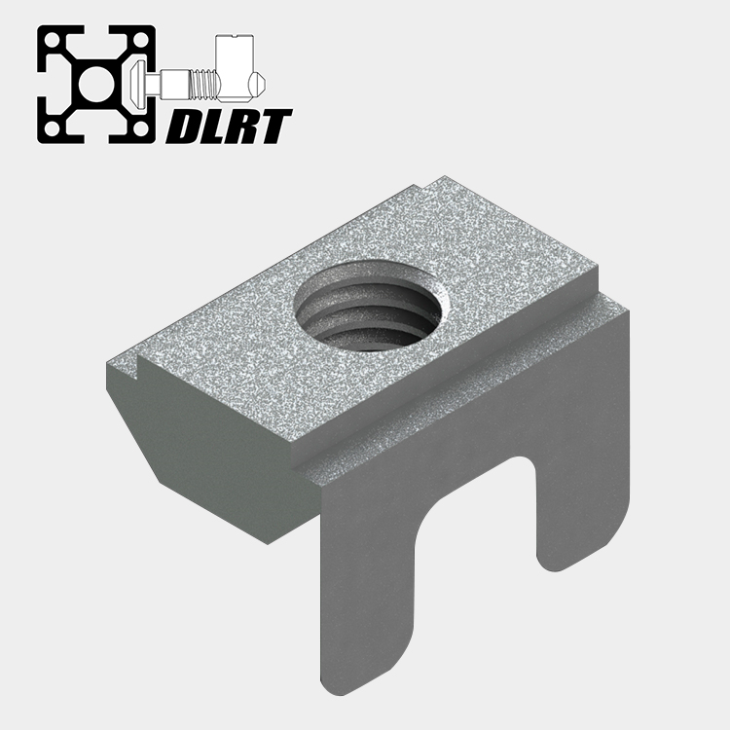

后置弹片螺母
后置弹片螺母
后置弹片螺母，可以从工业铝型材一端的槽口置入，或者从型材T形槽直接置入，用于弥补漏装的预置螺母。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材紧固件 |
材质 | 碳钢镀锌 |
颜色 | 蓝白色 |
产品介绍
后置弹片螺母的连接强度与T形螺母相当，强度与可靠性均不及螺母块，但是后置灵活性更强。
弹片的弹力可以保持螺母在槽内处于固定位置，避免滑动。
针对标准框架工业铝型材，分为8mm槽螺母块和10mm槽螺母块，分别可以用于30-60的标准框架工业铝型材和10.2mm槽的磨砂面工业铝型材。
螺纹孔包含M4、M5、M6和M8，配合对应的螺栓可以将工业铝型材和配件连接锁紧。
可以根据型材槽口以及螺纹孔径选择合适的规格型号。
型号参数
30系列 （Strut Profile 30） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 30系列后置弹片螺母 M4 | M4 | 5.5 | 30.3.03.4 |
Drop in Nut, Slot 8, M5 30系列后置弹片螺母 M5 | M5 | 5.0 | 30.3.03.5 | |
Drop in Nut, Slot 8, M6 30系列后置弹片螺母 M6 | M6 | 5.0 | 30.3.03.6 | |
Drop in Nut, Slot 8, M8 30系列后置弹片螺母 M8 | M8 | 4.5 | 30.3.03.8 | |
40系列 （Strut Profile 40） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 40系列后置弹片螺母 M4 | M4 | 8.0 | 40.3.03.4 |
Drop in Nut, Slot 8, M5 40系列后置弹片螺母 M5 | M5 | 8.0 | 40.3.03.5 | |
Drop in Nut, Slot 8, M6 40系列后置弹片螺母 M6 | M6 | 7.5 | 40.3.03.6 | |
Drop in Nut, Slot 8, M8 40系列后置弹片螺母 M8 | M8 | 6.5 | 40.3.03.8 | |
45系列 （Strut Profile 45） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 45系列后置弹片螺母 M4 | M4 | 8.0 | 45.3.03.4 |
Drop in Nut, Slot 8, M5 45系列后置弹片螺母 M5 | M5 | 8.0 | 45.3.03.5 | |
Drop in Nut, Slot 8, M6 45系列后置弹片螺母 M6 | M6 | 7.5 | 45.3.03.6 | |
Drop in Nut, Slot 8, M8 45系列后置弹片螺母 M8 | M8 | 6.5 | 45.3.03.8 | |
50系列 （Strut Profile 50） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 50系列后置弹片螺母 M4 | M4 | 8.0 | 50.3.03.4 |
Drop in Nut, Slot 8, M5 50系列后置弹片螺母 M5 | M5 | 8.0 | 50.3.03.5 | |
Drop in Nut, Slot 8, M6 50系列后置弹片螺母 M6 | M6 | 7.5 | 50.3.03.6 | |
Drop in Nut, Slot 8, M8 50系列后置弹片螺母 M8 | M8 | 6.5 | 50.3.03.8 | |
60系列 （Strut Profile 60） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 60系列后置弹片螺母 M4 | M4 | 8.0 | 60.3.03.4 |
Drop in Nut, Slot 8, M5 60系列后置弹片螺母 M5 | M5 | 8.0 | 60.3.03.5 | |
Drop in Nut, Slot 8, M6 60系列后置弹片螺母 M6 | M6 | 7.5 | 60.3.03.6 | |
Drop in Nut, Slot 8, M8 60系列后置弹片螺母 M8 | M8 | 6.5 | 60.3.03.8 | |
无装饰线30系列（Satin Anodized Strut Profile 30） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 无装饰线30系列后置弹片螺母 M4 | M4 | 8.0 | 60.3.03.4 |
Drop in Nut, Slot 8, M5 无装饰线30系列后置弹片螺母 M5 | M5 | 8.0 | 60.3.03.5 | |
Drop in Nut, Slot 8, M6 无装饰线30系列后置弹片螺母 M6 | M6 | 7.5 | 60.3.03.6 | |
Drop in Nut, Slot 8, M8 无装饰线30系列后置弹片螺母 M8 | M8 | 6.5 | 60.3.03.8 | |
10mm槽宽40系列（10 slot strut profile 40） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 10mm槽宽40系列后置弹片螺母 M4 | M4 | 10.7 | 00.3.03.4.02 |
Drop in Nut, Slot 8, M5 10mm槽宽40系列后置弹片螺母 M5 | M5 | 10.3 | 00.3.03.5.02 | |
Drop in Nut, Slot 8, M6 10mm槽宽40系列后置弹片螺母 M6 | M6 | 9.8 | 00.3.03.6.02 | |
Drop in Nut, Slot 8, M8 10mm槽宽40系列后置弹片螺母 M8 | M8 | 9.3 | 00.3.03.8.02 | |
10mm槽宽45系列（10 slot strut profile 45） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Drop in Nut, Slot 8, M4 10mm槽宽45系列后置弹片螺母 M4 | M4 | 10.7 | 00.3.03.4.05 |
Drop in Nut, Slot 8, M5 10mm槽宽45系列后置弹片螺母 M5 | M5 | 10.3 | 00.3.03.5.05 | |
Drop in Nut, Slot 8, M6 10mm槽宽45系列后置弹片螺母 M6 | M6 | 9.8 | 00.3.03.6.05 | |
Drop in Nut, Slot 8, M8 10mm槽宽45系列后置弹片螺母 M8 | M8 | 9.3 | 00.3.03.8.05 | |
