端盖
端盖
型材端部附件，用于扣在工业铝型材两端，美观、清洁，并且可以预防锐利边角划伤操作人员。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材附件 |
材质 | ABS麻纹表面 |
颜色 | 黑色/灰色（灰色端盖最小起订量1000个） |
产品介绍

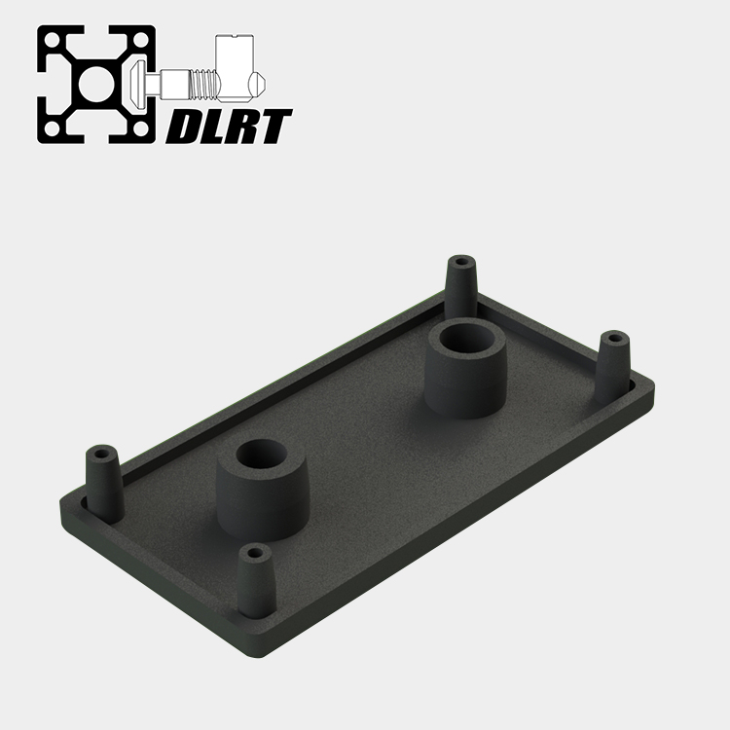

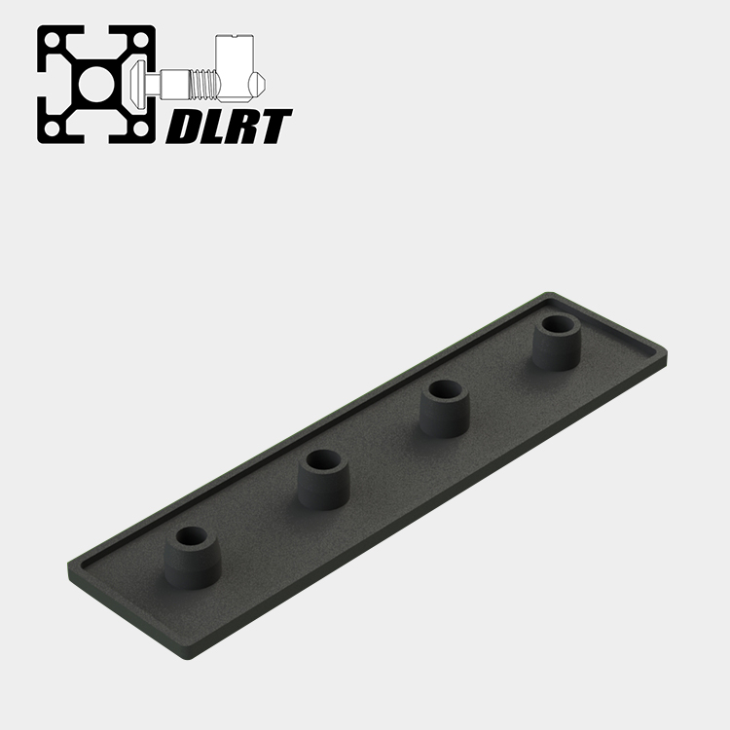

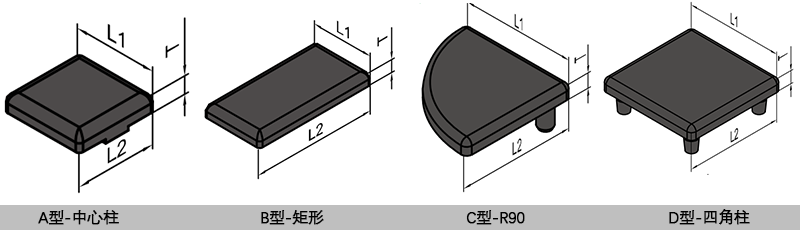

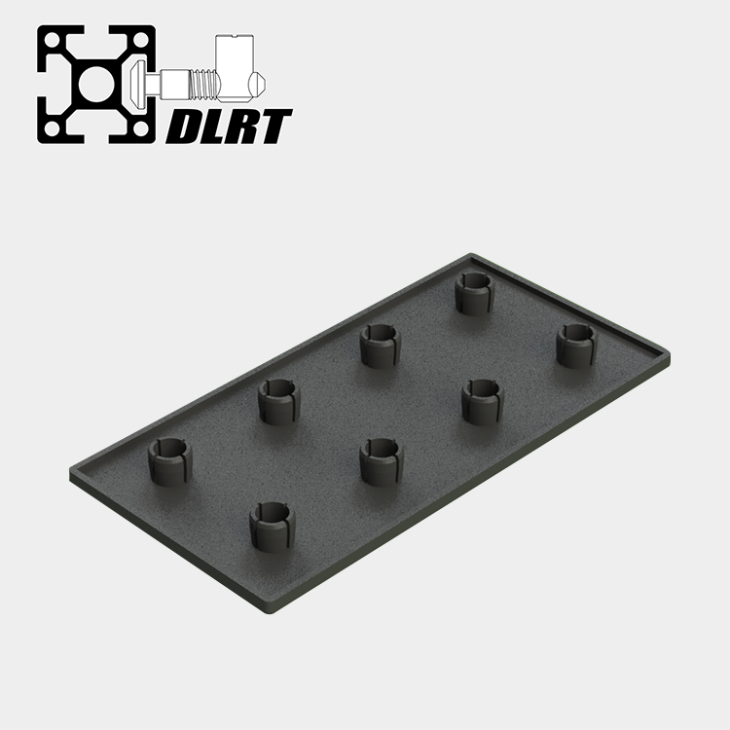

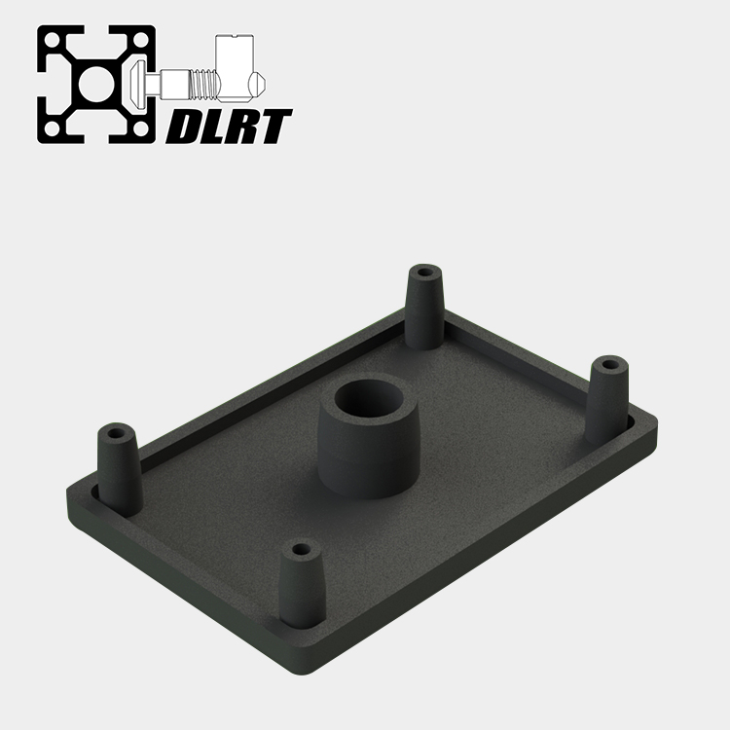

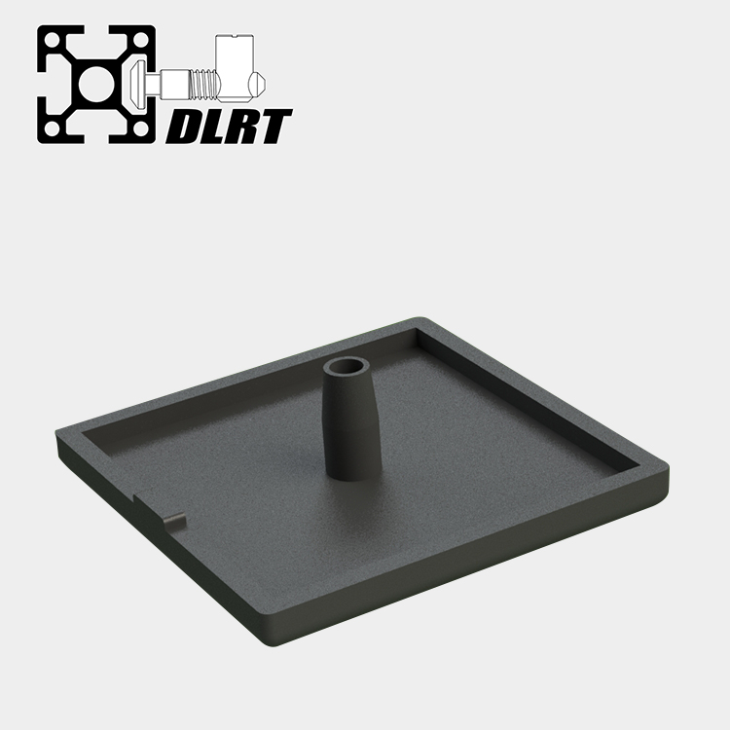

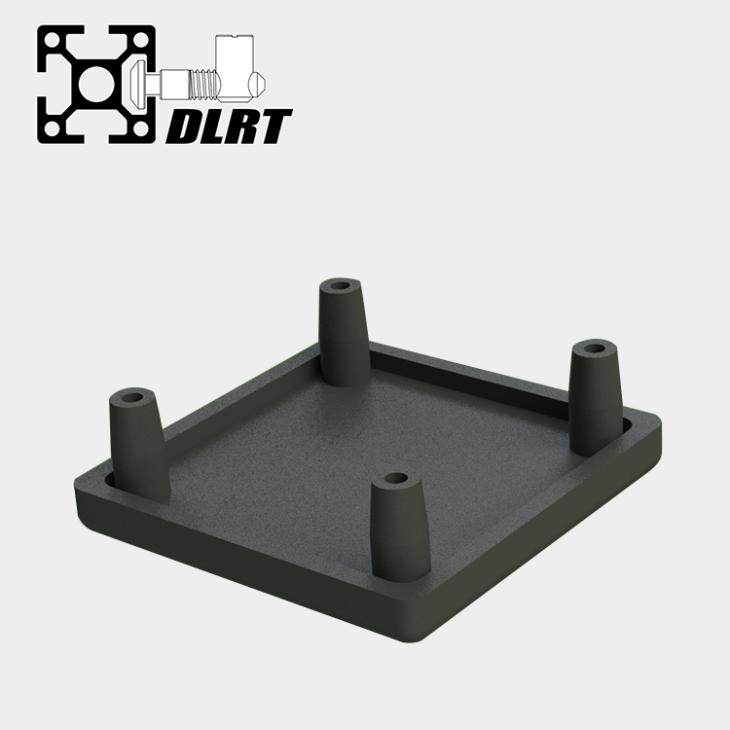

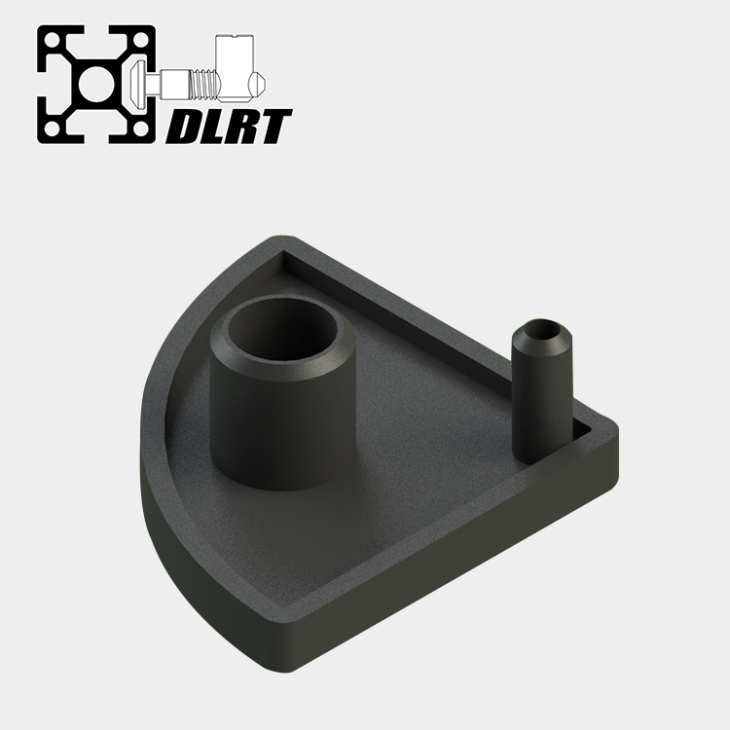

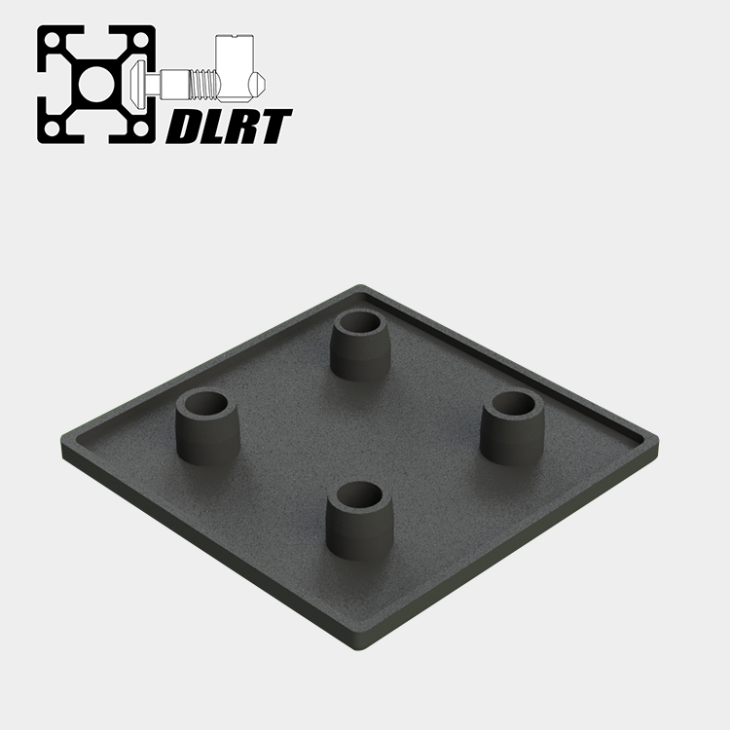

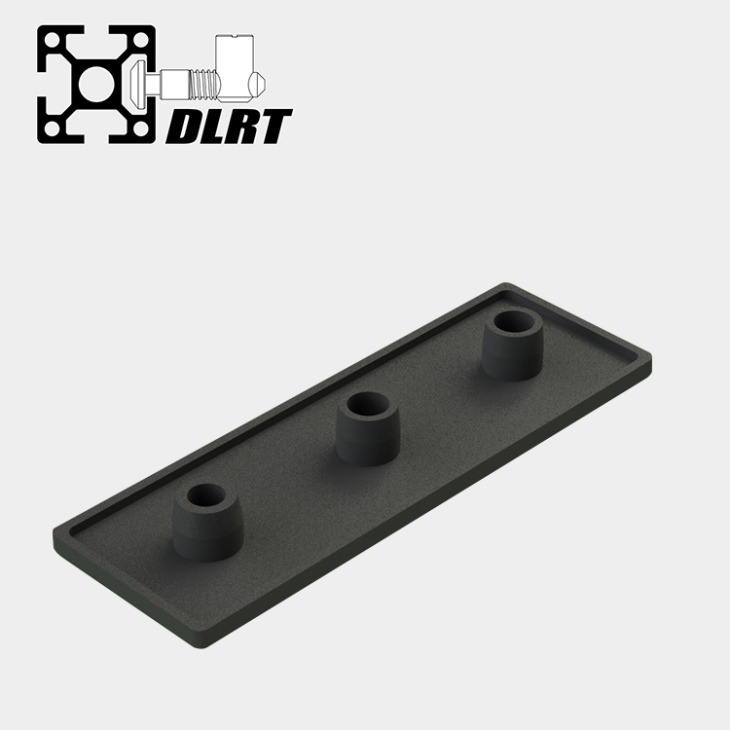

工业铝型材端盖根据构造主要分为A型（中心柱）、B型（矩形）、C型（R90专用盖）以及D型（四角柱），其中D型只适用于端面四角带孔的工业铝型材。
20-60系列工业铝标准型材、无装饰线型材以及10mm槽宽标准型材均有专用的工业铝型材端盖。
若需要框架端盖面与工业铝型材面平整，需要在设计切割工业铝型材时考虑到端盖厚度并扣除。
常备端盖颜色为黑色ABS材质，若需要灰色可按照最小起订量定制。
型号参数
20系列 （Strut Profile 20） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type A A型 | End cap 20X20 20系列20x20型材端盖 | 20 | 20 | 4 | 1 | 20.4.01.020020 |
End cap 40X40 20系列40x40型材端盖 | 40 | 40 | 4 | 4 | 20.4.01.040040 | |
Type B B型 | End cap 20x40 20系列20x40型材端盖 | 20 | 40 | 4 | 3 | 20.4.01.020040 |
End cap 20x80 20系列20x80型材端盖 | 20 | 80 | 4 | 6 | 20.4.01.020080 | |
30系列 （Strut Profile 30） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type A A型 | End cap 30x30 30系列30x30型材端盖（中心柱） | 30 | 30 | 5 | 4 | 30.4.01.030030.01 |
Type B B型 | End cap 30x60 30系列30x60型材端盖 | 30 | 60 | 5 | 7 | 30.4.01.030060 |
End cap 30x90 30系列30x90型材端盖 | 30 | 90 | 5 | 11 | 30.4.01.030090 | |
End cap 30x120 30系列30x120型材端盖 | 30 | 120 | 5 | 14 | 30.4.01.030120 | |
Type C C型 | End cap 30x30 R90 30系列30x30 R90型材端盖 | 30 | 30 | 5 | 3 | 30.4.01.030030.90 |
Type D D型 | End cap 30x30 30系列30x30型材端盖（四角） | 30 | 30 | 5 | 3 | 30.4.01.030030 |
End cap 60x60 30系列60x60型材端盖（四角） | 60 | 60 | 5 | 13 | 30.4.01.060060 | |
40系列 （Strut Profile 40） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type A A型 | End cap 40x40 (center) 40系列40x40型材端盖（中心柱） | 40 | 40 | 5 | 7 | 40.4.01.040040.01 |
Type B B型 | End cap 40x60 40系列40x60型材端盖 | 40 | 60 | 5 | 9 | 40.4.01.040060 |
End cap 40x80 40系列40x80型材端盖 | 40 | 80 | 5 | 13 | 40.4.01.040080 | |
End cap 40x120 40系列40x120型材端盖 | 40 | 120 | 5 | 18 | 40.4.01.040120 | |
End cap 40x160 40系列40x160型材端盖 | 40 | 160 | 5 | 23 | 40.4.01.040160 | |
End cap 80x160 40系列80x160型材端盖 | 80 | 160 | 5 | 45 | 40.4.01.080160 | |
Type C C型 | End cap 40x40 R90 40系列40x40 R90型材端盖 | 40 | 40 | 5 | 4 | 40.4.01.040040.90 |
Type D D型 | End cap 40x40 40系列40x40型材端盖（四角） | 40 | 40 | 5 | 6 | 40.4.01.040040 |
End cap 80x80 40系列80x80型材端盖（四角） | 80 | 80 | 5 | 22 | 40.4.01.080080 | |
45系列 （Strut Profile 45） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type B B型 | End cap 45x90 45系列45x90型材端盖 | 45 | 90 | 5 | 16 | 45.4.01.045090 |
Type C C型 | End cap 45x45 R90 45系列45x45 R90型材端盖 | 45 | 45 | 5 | 4 | 45.4.01.045045.90 |
Type D D型 | End cap 45x45 45系列45x45型材端盖（四角） | 45 | 45 | 5 | 8 | 45.4.01.045045 |
End cap 90x90 45系列90x90型材端盖（四角） | 90 | 90 | 5 | 30 | 45.4.01.090090 | |
50系列 （Strut Profile 50） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type B B型 | End cap 50x100 50系列50x100型材端盖 | 50 | 100 | 5 | 18 | 50.4.01.050100 |
Type D D型 | End cap 50x50 50系列50x50型材端盖（四角） | 50 | 50 | 5 | 10 | 50.4.01.050050 |
End cap 100x100 50系列100x100型材端盖（四角） | 100 | 100 | 5 | 34 | 50.4.01.100100 | |
60系列 （Strut Profile 60） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type D D型 | End cap 60x60 60系列60x60型材端盖（四角） | 60 | 60 | 5 | 14 | 60.4.01.060060 |
10mm槽宽40系列（10 slot strut profile 40） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type B B型 | End cap, Slot 10, 40x80 10mm槽宽40系列40x80端盖 | 40 | 80 | 5 | 13 | 00.4.01.040080.02 |
Type D D型 | End cap, Slot 10, 40x40 10mm槽宽40系列40x40端盖 | 40 | 40 | 5 | 6 | 00.4.01.040040.02 |
End cap, Slot 10, 80x80 10mm槽宽40系列80x80端盖 | 80 | 80 | 5 | 22 | 00.4.01.080080.02 | |
10mm槽宽45系列（10 slot strut profile 45） | ||||||
Description 产品描述 | L1 宽(mm) | L2 长(mm) | T 厚度(mm) | Net Weight 重量(g) | Part No. 订购编号 | |
Type B B型 | End cap, Slot 10, 45x90 10mm槽宽45系列45x90端盖 | 45 | 90 | 5 | 16 | 00.4.01.045090.05 |
Type D D型 | End cap, Slot 10, 45x45 10mm槽宽45系列45x45端盖 | 45 | 45 | 5 | 8 | 00.4.01.045045.05 |
End cap, Slot 10, 90x90 10mm槽宽45系列90x90端盖 | 90 | 90 | 5 | 30 | 00.4.01.090090.05 | |
