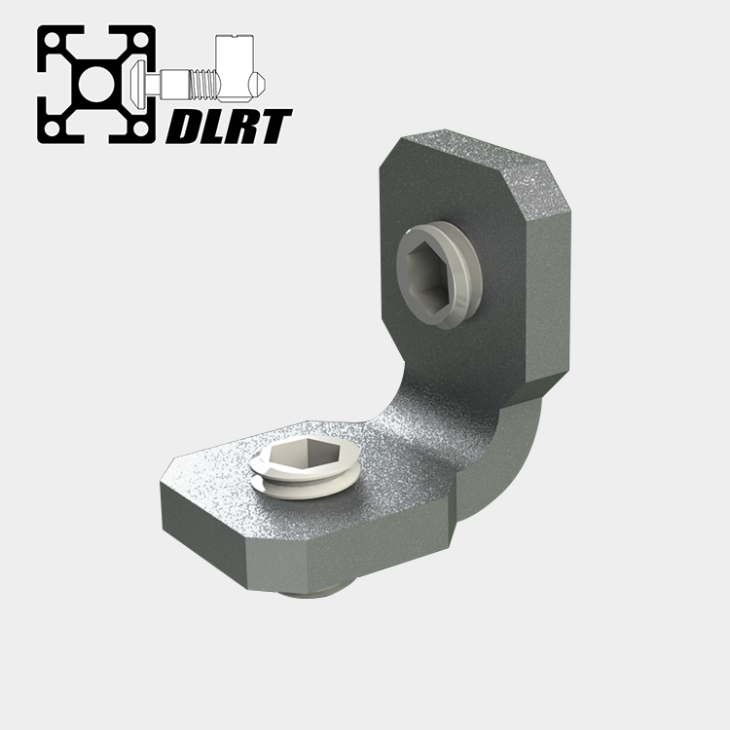

槽内外直角连接件
槽内外直角连接件
槽内外直角连接件可以用于T形槽工业铝型材的垂直连接，连接强度和刚性较低，但隐蔽性好，成本低。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材连接件 |
材质 | 锌合金 |
颜色 | 淡黄色 |
产品介绍
可用于20/30/40/45系列标准框架型材的连接，具体规格参考型材参数。

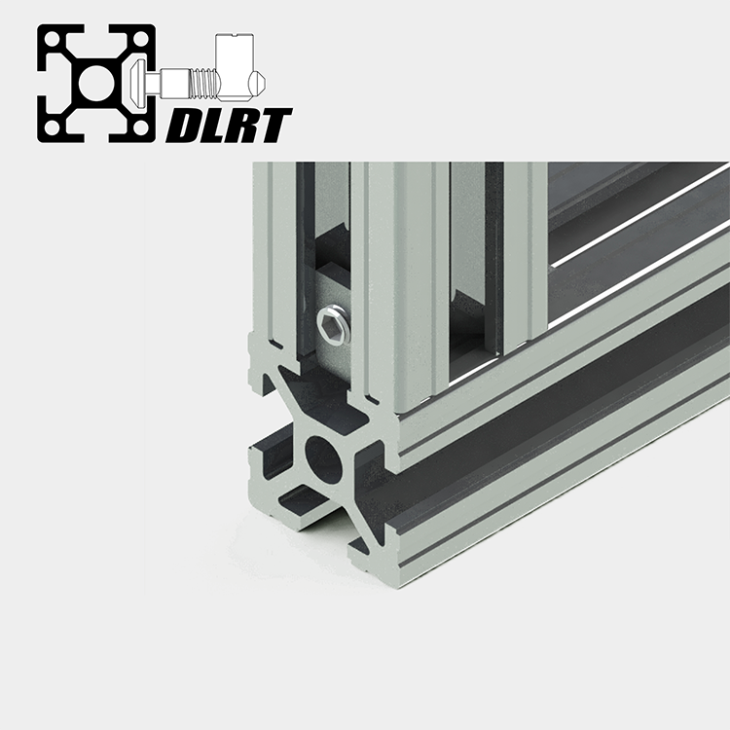

连接件可以置入T形槽内，在型材连接的内角或外角进行直角连接，通过配套的两枚顶丝在槽内紧固。
槽内直角件因低成本、高实用效率，被广泛应用于门窗、防护框架等对压力、力矩和扭矩要求较低的框架结构的连接组装。

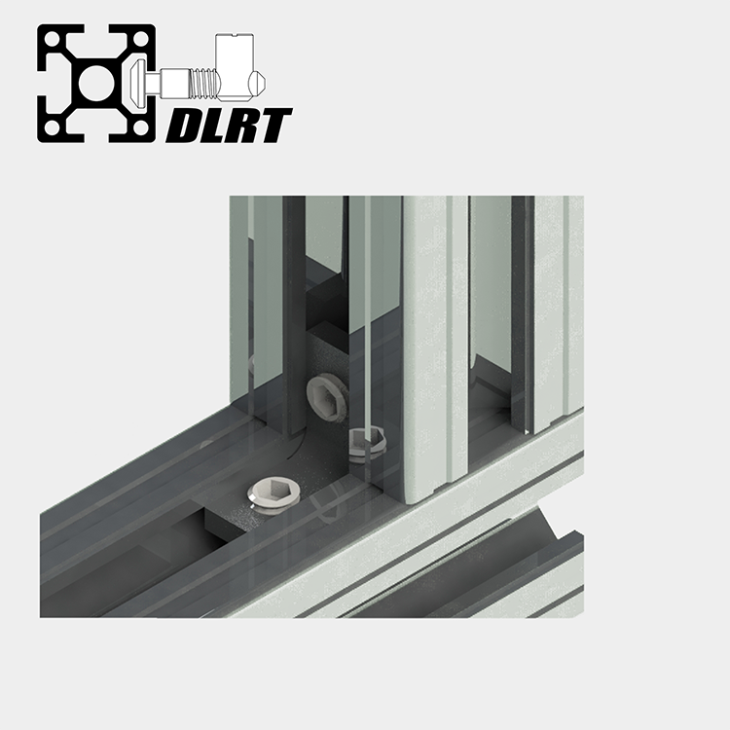

可以通过以下步骤快速简单地连接：
第一步：将连接件置入槽口；
第二步：锁紧顶丝T1；
第三步：锁紧顶丝T2。
型参数号
20系列 （Strut Profile 20） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|  | Inner Bracket Slot 6 槽内直角连接件 | 9 | 20.2.06.01 |
Inner Bracket Slot 6 (top thread) 槽内直角连接件（含顶丝） | 11 | 20.2.06.02 | ||
Outer Bracket Slot 6 槽外直角连接件 | 9 | 20.2.06.03 | ||
Outer Bracket Slot 6 (top thread) 槽外直角连接件（含顶丝） | 11 | 20.2.06.04 | ||
30系列 （Strut Profile 30） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|  | Inner Bracket Slot 8 槽内直角连接件 | 13 | 30.2.06.01 |
Inner Bracket Slot 8 (top thread) 槽内直角连接件（含顶丝） | 14 | 30.2.06.02 | ||
Outer Bracket Slot 8 槽外直角连接件 | 13 | 30.2.06.03 | ||
Outer Bracket Slot 8 (top thread) 槽外直角连接件（含顶丝） | 14 | 30.2.06.04 | ||
40系列 （Strut Profile 40） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
 |
| Inner Bracket Slot 8 槽内直角连接件 | 22 | 40.2.06.01 |
Inner Bracket Slot 8 (top thread) 槽内直角连接件（含顶丝） | 25 | 40.2.06.02 | ||
Outer Bracket Slot 8 槽外直角连接件 | 22 | 40.2.06.03 | ||
Outer Bracket Slot 8 (top thread) 槽外直角连接件（含顶丝） | 25 | 40.2.06.04 | ||
45系列 （Strut Profile 45） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|
| Inner Bracket Slot 8 槽内直角连接件 | 22 | 45.2.06.01 |
Inner Bracket Slot 8 (top thread) 槽内直角连接件（含顶丝） | 25 | 45.2.06.02 | ||
Outer Bracket Slot 8 槽外直角连接件 | 22 | 45.2.06.03 | ||
Outer Bracket Slot 8 (top thread) 槽外直角连接件（含顶丝） | 25 | 45.2.06.04 | ||
