槽内直线连接件
槽内直线连接件
槽内直线连接件，是常用于T形槽工业铝型材端面对接的内置型连接件。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材连接件 |
材质 | 碳钢镀锌 |
颜色 | 蓝白色 |
产品介绍
可用于20/30/40/45系列标准框架型材的端面对接，不同系列型材选择的具体规格参考型号参数。
连接件可以置入T形槽内，通过配套的四枚顶丝在槽内紧固。
T形槽直线内嵌件可以保证对接型材不发生错位，但是由于不具备纵向锁紧功能，连接的型材端面间仍然可能有间隙。

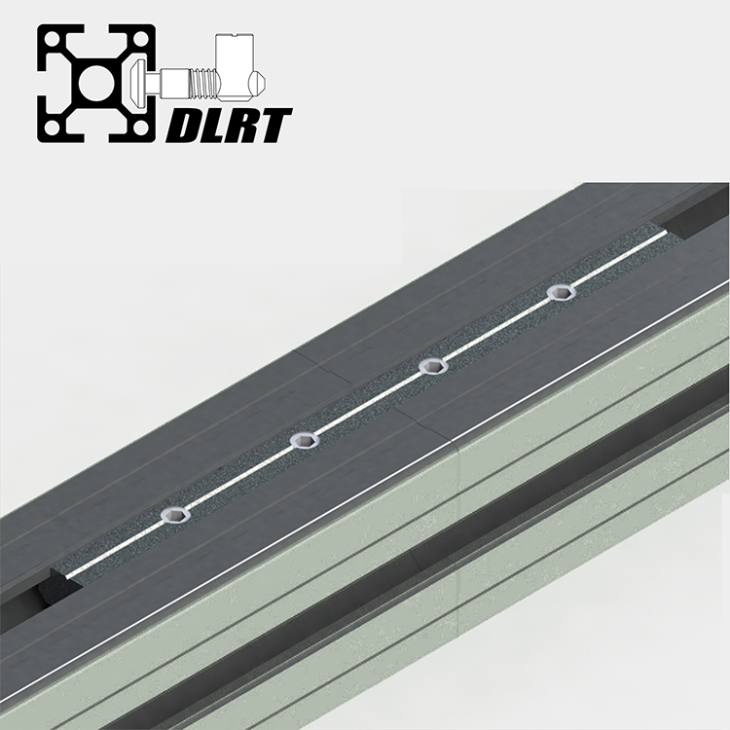

可以用于两根型材之间直线加长连接，安装时将其插入两根型材对接处的槽口内，然后用顶丝锁紧。
型号参数
20系列 （Strut Profile 20） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|
| Linear Positioner Slot 6 (pcs) 槽内直线连接件（单个供货） | 27 | 20.2.07.01 |
Linear Positioner Slot 6 (top thread) 槽内直线连接件（含顶丝） | 31 | 20.2.07.02 | ||
30系列 （Strut Profile 30） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|
| Linear Positioner Slot 8 (pcs) 槽内直线连接件（单个供货） | 48 | 30.2.07.01 |
Linear Positioner Slot 8 (top thread) 槽内直线连接件（含顶丝） | 52 | 30.2.07.02 | ||
40系列 （Strut Profile 40） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|
| Linear Positioner Slot 8 (pcs) 槽内直线连接件（单个供货） | 90 | 40.2.07.01 |
Linear Positioner Slot 8 (top thread) 槽内直线连接件（含顶丝） | 95 | 40.2.07.02 | ||
45系列 （Strut Profile 45） | ||||
Features 尺寸图 | Matching Slot 槽口 | Description 产品描述 | Unit Weight 重量(g) | Part No. 订购编号 |
|
| Linear Positioner Slot 8 (pcs) 槽内直线连接件（单个供货） | 90 | 45.2.07.01 |
Linear Positioner Slot 8 (top thread) 槽内直线连接件（含顶丝） | 95 | 45.2.07.02 | ||
