大螺栓
大螺栓

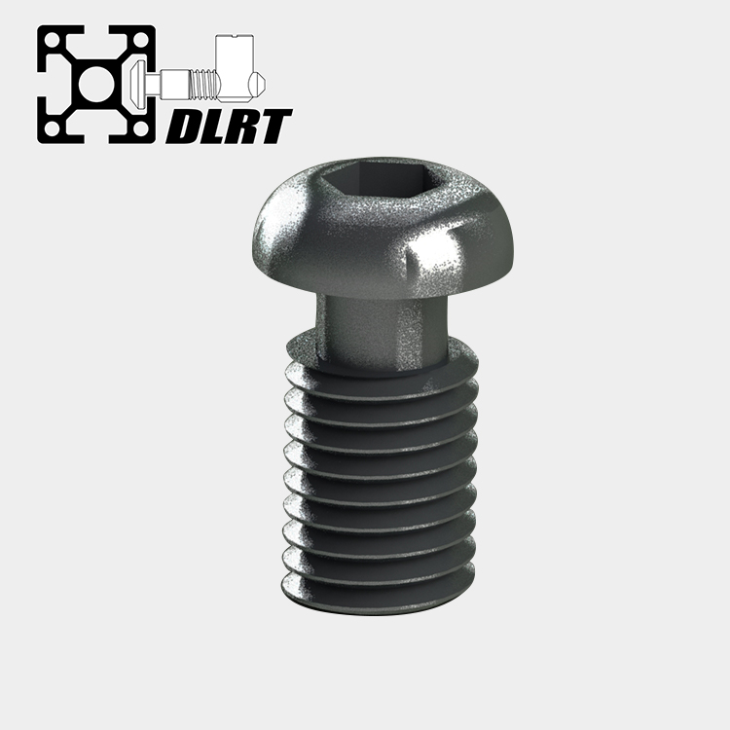

大螺栓是最简单便捷且低成本的铝型材连接件，连接强度和刚性都较强，隐蔽性好。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材连接件 |
材质 | 碳钢镀锌 |
颜色 | 蓝白色 |
产品介绍
大螺栓可以用于20-60系列工业铝型材标准框架型材的垂直连接，不同系列工业铝型材选择的具体规格参考型号参数。
安装时型材一端中心孔需要先攻丝，与之垂直连接的型材需打工艺孔留作紧固螺栓：
1.20工业铝型材使用M6x20螺栓，安装时型材中心孔先攻M6的丝，建议攻丝深度22mm，与之连接的型材需打Φ6工艺孔。

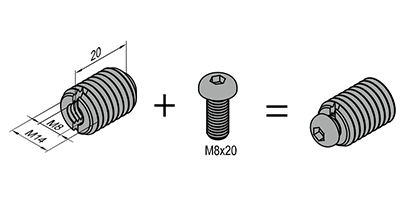

2.30工业铝型材中心孔先攻M14的丝，攻丝深度22mm，置入M14变M8变径螺栓，将M8x20螺栓置入变径，相连接的型材打Φ8工艺孔。
3.40/45/50工业铝型材，安装前型材一端中心孔攻丝M14，攻丝深度30mm，连接型材打工艺孔，孔径Φ8。
型号参数
20系列 （Strut Profile 20） | |||||
Feature 尺寸图 | Description 产品描述 | Net Weight 重量(g) | H 攻丝深度(mm) | D 打孔孔径 | Part No. 订购编号 |
| Bolt, M6x20 20系列，M6x20螺栓 | 5 | 22 | Φ6 | 20.2.09.01 |
30系列 （Strut Profile 30） | |||||
Feature 尺寸图 | Description 产品描述 | Net Weight 重量(g) | H 攻丝深度 (mm) | D 打孔孔径 | Part No. 订购编号 |
 | Bolt, M8x20 30内置连接件 | 22 | 22 | Φ8 | 30.2.09.01 |
40/45/50系列 （Strut Profile 40/45/50） | |||||
Feature 尺寸图 | Description 产品描述 | Net Weight 重量(g) | H 攻丝深度(mm) | D 打孔孔径 | Part No. 订购编号 |
 | Bolt, M14x30 40系列，M14x30螺栓 | 32 | 33 | Φ8 | 40.2.09.01 |
Bolt, M14x30 45系列，M14x30螺栓 | 32 | 33 | Φ8 | 45.2.09.01 | |
Bolt, M14x30 50系列，M14x30螺栓 | 32 | 33 | Φ8 | 50.2.09.01 | |
