铝合金角码
铝合金角码
铝合金角码是T型槽工业铝型材常用的连接件之一，适合高压力、高力矩型材结构的连接。可以通过专用的螺栓和T形螺母后续安装在封闭的框架结构上。安装省时省力，有效节约时间和人工成本。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材连接件 |
材质 | 铝合金（67063-T5） |
颜色 | 表面阳极氧化处理（断面未氧化），银白光亮 |
铝合金角码产品介绍
铝合金角码是从相应的挤压角铝型材上截取料段经钻孔、去毛刺等加工而成，连接强度高，灵活性和通用性好，连接简单方便。通过螺栓与螺母就可以与型材紧固。
铝合金角码可以支持型材之间的直角连接、工业铝型材与板的直角连接、型材45°角连接以及型材135°角连接。
大连锐拓工业模块化组装系统中的铝合金角码包括35x35x4系列、40x40x5系列、50x50x9系列、70x70x9系列（135°）、80x80x9系列（45°）。

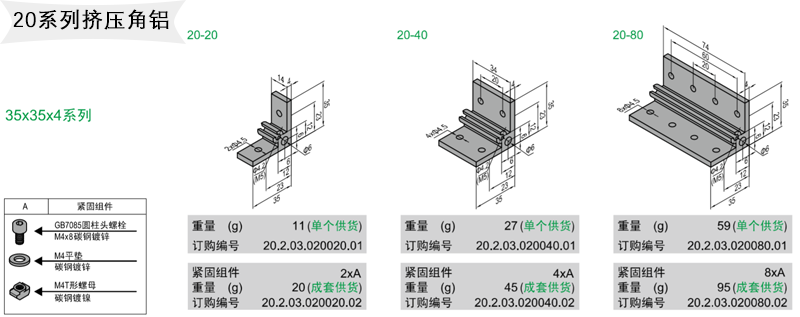

35x35x4，截面为35x35mm，厚度4mm，用于型材90°连接

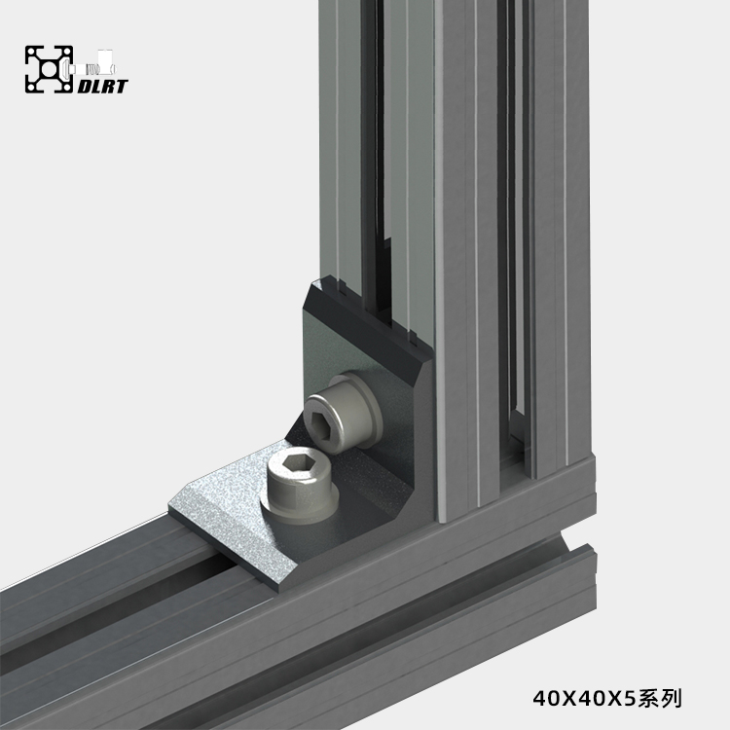

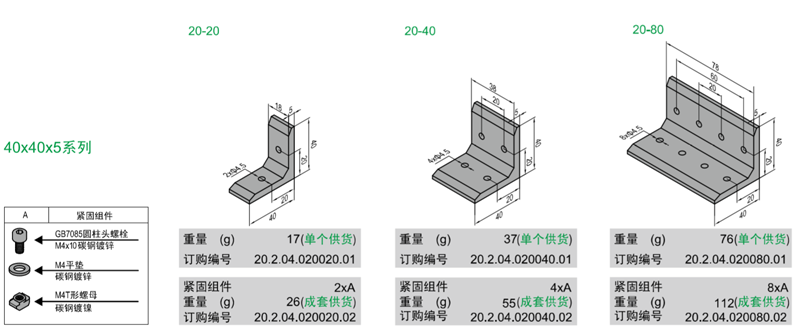

40x40x5，截面为40x40mm，厚度5mm，用于型材90°连接

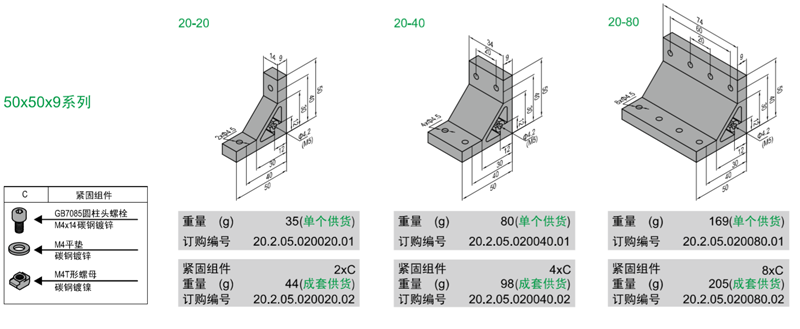

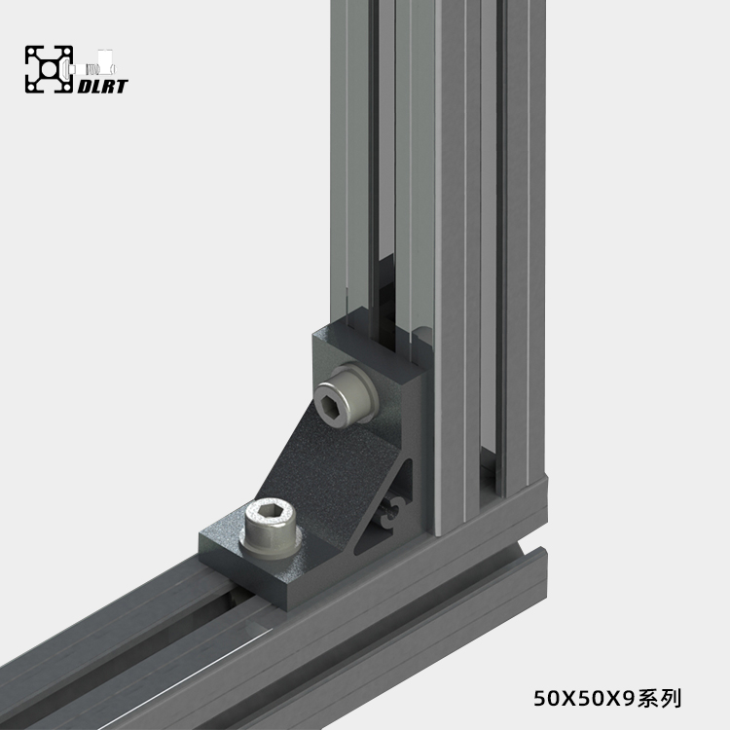

50x50x9，截面为50x50mm，厚度9mm，用于型材90°连接

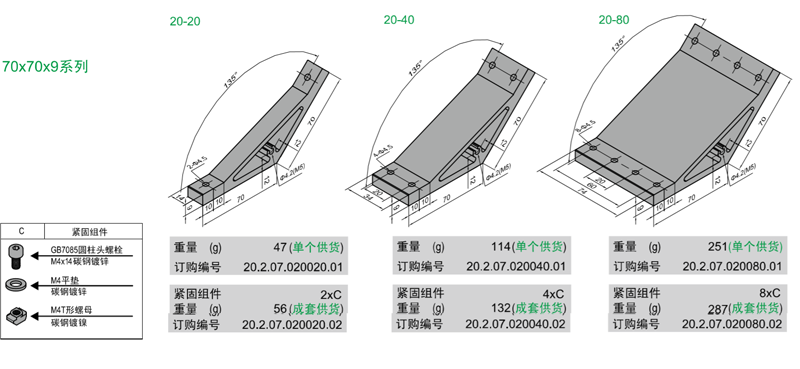

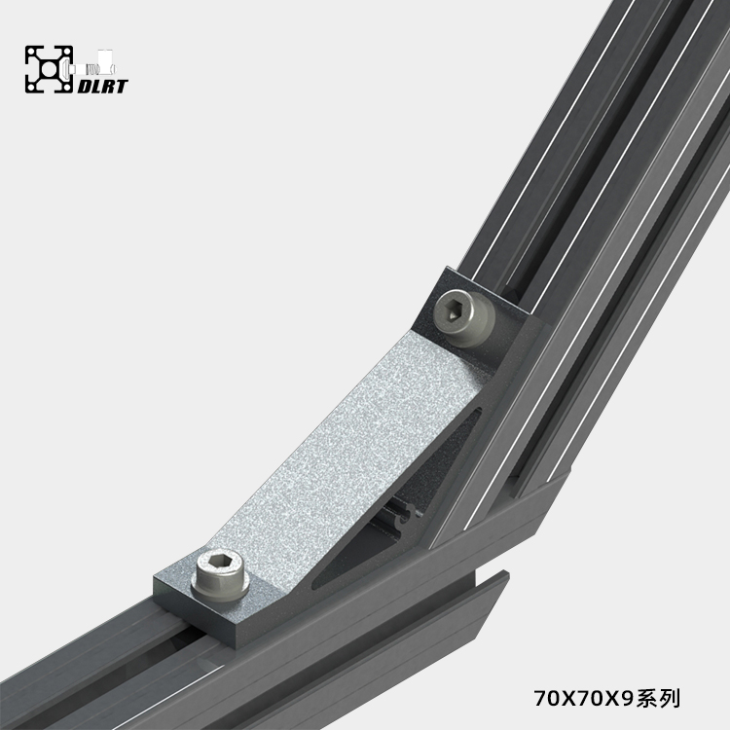

70x70x9，截面为70x70mm，厚度9mm，可以实现型材135°的连接

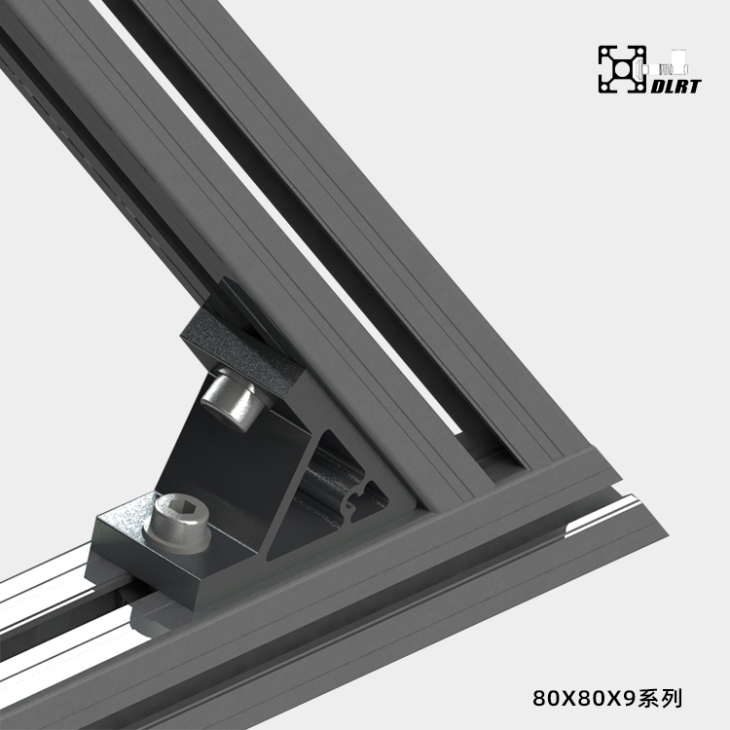

80x80x9，截面为80x80mm，厚度9mm，可以实现型材45°的连接
我司加工生产的挤压角铝接面光滑、无毛刺，与紧固件及型材配合度好，连接稳固、贴合。标准规格型号有大量现货库存，支持快速发货，如需特殊长度可以根据需要定制加工，欢迎新老客户来图来样定制，批发订购。
铝合金角码型号参数
Matching Profile 配套型材 | D 孔径 (mm) | Description 产品描述 | W 长度(mm) | Unit Weight 重量(g) | Part No. 订购编号 |
30标准型材 | 6.2 | 30-30 | 22 | 18 | 30.2.03.030030.01 |
30-60 | 52 | 42 | 30.2.03.030060.01 | ||
6.5 | 30-30 | 26 | 24 | 30.2.04.030030.01 | |
30-60 | 56 | 53 | 30.2.04.030060.01 | ||
Matching Profile | D (mm) | Description | W (mm) | Unit Weight | Part No. |
配套型材 | 孔径 (mm) | 产品描述 | 长度(mm) | 重量(g) | 订购编号 |
35x35x4 | 4.5 | 20-20 | 14 | 11 | 20.2.03.020020.01 |
20-40 | 34 | 27 | 20.2.03.020040.01 | ||
20-80 | 74 | 59 | 20.2.03.020080.01 | ||
40x40x5 | 4.5 | 20-20 | 18 | 17 | 20.2.04.020020.01 |
20-40 | 38 | 37 | 20.2.04.020040.01 | ||
20-80 | 78 | 76 | 20.2.04.020080.01 | ||
50x50x9 | 4.5 | 20-20 | 14 | 35 | 20.2.05.020020.01 |
20-40 | 34 | 80 | 20.2.05.020040.01 | ||
20-80 | 74 | 169 | 20.2.05.020080.01 | ||
70x70x9 | 4.5 | 20-20 | 14 | 47 | 20.2.07.020020.01 |
20-40 | 34 | 114 | 20.2.07.020040.01 | ||
20-80 | 74 | 251 | 20.2.07.020080.01 | ||
80x80x9 | 4.5 | 20-20 | 14 | 41 | 20.2.08.020020.01 |
20-40 | 34 | 99 | 20.2.08.020040.01 | ||
20-80 | 74 | 217 | 20.2.08.020080.01 | ||
40标准型材 | 8.5 | 40-40 | 36 | 34 | 40.2.04.040040.01 |
40-60 | 56 | 53 | 40.2.04.040060.01 | ||
40-80 | 76 | 72 | 40.2.04.040080.01 |
Matching Profile 配套型材 | D 孔径 (mm) | Description 产品描述 | W 长度(mm) | Unit Weight 重量(g) | Part No. 订购编号 |
30标准型材 | 6.5 | 30-30 | 22 | 48 | 30.2.05.030030.01 |
30-60 | 52 | 115 | 30.2.05.030060.01 | ||
30-90 | 82 | 175 | 30.2.05.030090.01 | ||
30-120 | 112 | 240 | 30.2.05.030120.01 | ||
30-150 | 142 | 303 | 30.2.05.030150.01 | ||
40标准型材 | 8.5 | 40-40 | 32 | 69 | 40.2.05.040040.01 |
40-60 | 52 | 114 | 40.2.05.040060.01 | ||
40-80 | 72 | 158 | 40.2.05.040080.01 | ||
40-120 | 112 | 246 | 40.2.05.040120.01 | ||
40-160 | 152 | 333 | 40.2.05.040160.01 | ||
45标准型材 | 8.5 | 45-45 | 37 | 81 | 45.2.05.045045.01 |
45-60 | 52 | 114 | 45.2.05.045060.01 | ||
45-90 | 82 | 180 | 45.2.05.045090.01 | ||
50标准型材 | 8.5 | 50-50 | 42 | 81 | 50.2.05.050050.01 |
50-100 | 92 | 195 | 50.2.05.050100.01 | ||
60标准型材 | 8.5 | 60-60 | 52 | 111 | 60.2.05.060060.01 |
Matching Profile 配套型材 | D 孔径 (mm) | Description 产品描述 | W 长度(mm) | Unit Weight 重量(g) | Part No. 订购编号 |
30标准型材 | 6.5 | 30-30 | 22 | 73 | 30.2.07.030030.01 |
30-60 | 52 | 173 | 30.2.07.030060.01 | ||
30-90 | 82 | 276 | 30.2.07.030090.01 | ||
30-120 | 112 | 377 | 30.2.07.030120.01 | ||
30-150 | 142 | 477 | 30.2.07.030150.01 | ||
40标准型材 | 8.5 | 40-40 | 32 | 99 | 40.2.07.040040.01 |
40-60 | 52 | 167 | 40.2.07.040060.01 | ||
40-80 | 72 | 233 | 40.2.07.040080.01 | ||
40-120 | 112 | 366 | 40.2.07.040120.01 | ||
40-160 | 152 | 500 | 40.2.07.040160.01 | ||
45标准型材 | 8.5 | 45-45 | 37 | 116 | 45.2.07.045045.01 |
45-60 | 52 | 177 | 45.2.07.045060.01 | ||
45-90 | 82 | 267 | 45.2.07.045090.01 | ||
50标准型材 | 8.5 | 50-50 | 42 | 141 | 50.2.07.050050.01 |
50-100 | 92 | 308 | 50.2.07.050100.01 | ||
60标准型材 | 8.5 | 60-60 | 52 | 111 | 60.2.07.060060.01 |
Matching Profile 配套型材 | D 孔径 (mm) | Description 产品描述 | W 长度(mm) | Unit Weight 重量(g) | Part No. 订购编号 |
20标准型材 | 4.5 | 20-20 | 14 | 41 | 20.2.08.020020.01 |
20-40 | 34 | 99 | 20.2.08.020040.01 | ||
20-80 | 74 | 217 | 20.2.08.020080.01 | ||
30标准型材 | 6.5 | 30-30 | 22 | 63 | 30.2.08.030030.01 |
30-60 | 52 | 150 | 30.2.08.030060.01 | ||
30-90 | 82 | 236 | 30.2.08.030090.01 | ||
30-120 | 112 | 321 | 30.2.08.030120.01 | ||
30-150 | 142 | 415 | 30.2.08.030150.01 | ||
40标准型材 | 8.5 | 40-40 | 32 | 86 | 40.2.08.040040.01 |
40-60 | 52 | 145 | 40.2.08.040060.01 | ||
40-80 | 72 | 201 | 40.2.08.040080.01 | ||
40-120 | 112 | 317 | 40.2.08.040120.01 | ||
40-160 | 152 | 432 | 40.2.08.040160.01 | ||
45标准型材 | 8.5 | 45-45 | 37 | 101 | 45.2.08.045045.01 |
45-60 | 52 | 151 | 45.2.08.045060.01 | ||
45-90 | 82 | 231 | 45.2.08.045090.01 | ||
50标准型材 | 8.5 | 50-50 | 42 | 122 | 50.2.08.050050.01 |
50-100 | 92 | 268 | 50.2.08.050100.01 | ||
60标准型材 | 8.5 | 60-60 | 52 | 152 | 60.2.08.060060.01 |
